Kompakte 3D-Sensoren
mit Ultra-HD-Auflösung

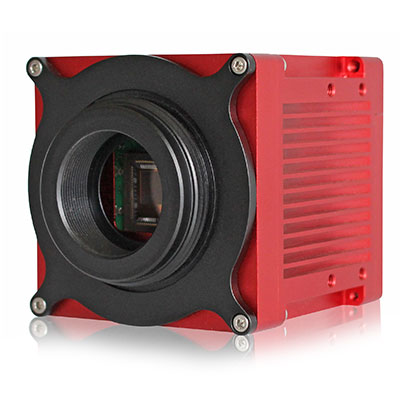

Extrem schnell mit ultrahoher Auflösung: C5-3D-Sensoren
Die 3D-Sensoren der neuen C5-Serie verfügen je nach Modell über Auflösungen von bis zu 12-Megapixel und ermitteln die 3D-Daten mit Messgeschwindigkeiten von bis zu 200.000 Profilen pro Sekunde. Außerdem wurde bei der Entwicklung der Sensoren ein besonderes Augenmerk auf die Industrietauglichkeit gelegt. So weisen die C5-Sensoren ein kompaktes und robustes Design mit zug- und reißfesten M12-Anschlüssen auf, um eine zuverlässige Stromversorgung und Datenübertragung zu garantieren. Für den Einsatz in rauen Umgebungen (z.B. mit Spritzwasser oder Staub) sind die C5-Sensoren mit verschiedenen Objektivschützen erhältlich. Diese gewährleisten nicht nur die Schutzklasse IP67, sondern stellen optional auch weitere Features wie Freiblaseinrichtungen bereit.
State-of-the-Art-Technologie
3D-Aufnahmen im zweistelligen Megapixelbereich waren bisher nur der 12-Megapixel-Kamera C4-4090-GigE vorbehalten. Die C5-Serie kombiniert derartige Auflösungen jetzt mit dem kompakten und robusten Design der C2-Sensoren und führt mittels aktueller State-of-the-Art-Technologie das Beste aus zwei Welten zusammen. Das Ergebnis besteht aus ultrahochauflösende Hochgeschwindigkeits-3D-Sensoren, die sich selbst in raueren Umgebungen einen zuverlässigen Industrieeinsatz ermöglichen.

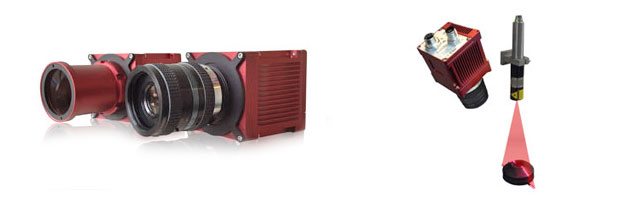

Details
- Berührungslose 3D Vermessung nach dem Lichtschnittverfahren
- Messgeschwindigkeit von bis zu 200 kHz
- Bildverarbeitung in der Kamera integriert. Ausgabe des Höhenprofils über GigE Vision
- Robustes Gehäuse mit IP67
- Konfigurierbare Kamera-Modi: Bildmodus, Profilmodus
- Auswahl an 3D-Kameraalgorithmen: Schwellwertverfahren (TRSH), Maximumverfahren (MAX), Schwerpunktverfahren (COG)
- Alle Algorithmen erreichen die maximale Profilrate unabhängig vom gewählten Algorithmus und dessen Parametern.
- Einfache Konfiguration über Kameraregister
- Konfigurierbare Selektion der Datenausgabe, z.B. Höhendaten oder Höhendaten + Intensitätsdaten
- Echter Global-Snapshot-Shutter für unverfälschte Profile mit geringer Bewegungsunschärfe
- Programmierbare Anzahl von Profilen die zu einem Höhenbild zusammengestzt werden
- Bis zu 8 frei wählbare AOI’s (Sensorauslesefenster) in Bild- und Profilmodus
- Flexible Triggerfunktionen für Profil- und Bildtriggerung
- RS422 Drehgeber-Interface mit programmierbarem Zähler für Profiltrigger-Generierung und integrierter Erkennung von der Bewegungsrichtung
- Datenübertragung über Gigabit Ethernet Interface
- Konfigurierbare optisch gekoppelte I/O’s für Triggerfunktion und Synchronisation
- Abspeichern einer benutzerdefinierten Startup-Kamerakonfiguration in einem Konfigurations-EEprom
- Integrierte Steuerung für externe Beleuchtung (Laser)
- Verbesserte Bildaufnahmequalität durch High Dynamic Range 3D (HDR-3D)
| C5-1280-GigE | C5-2040-GigE | C5-2040-4M-GigE | C5-4090-GigE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sensor Resolution | 1280(H) x 1024(V) | 2048(H) x 1088(V) | 2048(H) x 2048(V) | 4096(H) x 3072(V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pixel Size | 6.6 µm x 6.6 µm | 5.5 µm x 5.5 µm | 5.5 µm x 5.5 µm | 5.5 µm x 5.5 µm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dynamic Range (with HDR-3D) | 90 dB | 90 dB | 90 dB | 90 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Digitization | 10 Bit | 10 Bit | 10 Bit | 10 Bit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sensitivity | 9.6 V/lux.s @ 525 nm | 5.56 V/lux.s @ 550 nm | 5.56 V/lux.s @ 550 nm | 4.64 V/lux.s @ 550 nm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sensor Algorithm | MAX, TRSH, COG, FIR-PEAK | MAX, TRSH, COG, FIR-PEAK | MAX, TRSH, COG, FIR-PEAK | MAX, TRSH, COG, FIR-PEAK | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Profile Length in 3D-Mode | 1280 Pixel per Profile | 2048 Pixel per Profile | 2048 Pixel per Profile | 4096 Pixel per Profile | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Typical Profile Speed depending on Number Height Resolution can be increased by using |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Frame Rate for Image Mode (Full Frame) | 288 fps (internal Recording) 94 fps (via GigE Vision) |
170 fps (internal Recording) 50 fps (via GigE Vision) |
90 fps (internal Recording) 25 fps (via GigE Vision) |
32 fps (internal Recording) 9 fps (via GigE Vision) |
Weitere 3D-Sensor-Serien
Für Ihre bestehenden Projekte erhalten Sie hier Informationen zu den Modellen der C2-Serie, den Vorgänger-Versionen unserer aktuellen C5-Kameras.
Erfahren Sie mehr über die dreidimensionale Vermessung mittels Lasertriangulation, die Software-Anbindung mit GigE Vision & GenICam und die vielen Extraeigenschaften unserer CX-Sensoren wie das HDR-Aufnahmeverfahren oder Automatic AOI-Tracking.
3rd Party Solutions
Unsere CX-Produkte unterstützen alle bekannten und verbreiteten Software-Pakete der Bildverarbeitung. Dadurch gestaltet sich die Einbindung in Ihre bevorzugte Entwicklungsumgebung so unkompliziert wie mit 2D-Kameras. Hier finden Sie eine Liste mit Softwarepaketen, die kompatibel zu unseren CX-Produkten sind.
